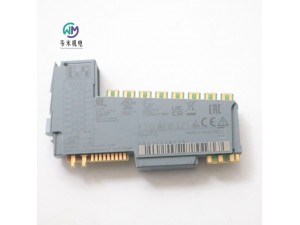

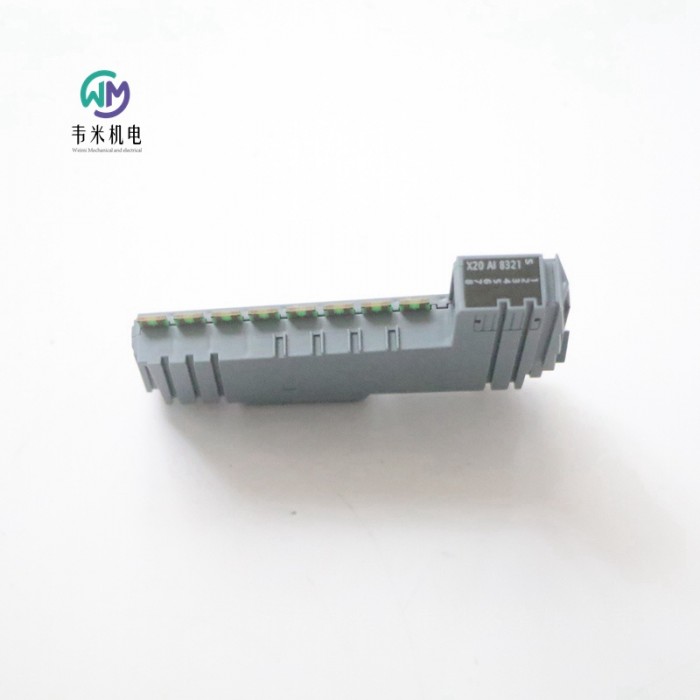

贝加莱模拟量输入模块X20AI8321

贝加莱模拟量输入模块X20AI8321，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R模拟量输入模块
物料号:
X20AI8321
描述:
8个模拟输入，0至20mA或4至20mA
12位数字转换器分辨率
该模块配备了8个输入端，具有12位数字转换器分辨率。可以在0至20mA和4至20mA的两个电流范围之间进行选择。
简短描述
输入/输出模块8个模拟输入0至20mA/4至20mA
一般信息
B&R ID代码0xD831
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
0.01 W总线
内部I/O 1.37 W（版本≥D0），1.24 W（版本<D0）
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
模拟输入
输入0至20mA/4至20mA
输入类型差分输入
数字转换器分辨率12位
所有输入的转换时间为1ms
输出格式
数据类型INT
当前INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
负载<300Ω
输入保护电源电压接线保护
反极性保护是
允许的输入信号大值。±50毫安
过载时的数字值输出可配置
SAR转换程序
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
收益0.08%
偏移0.03%
大增益漂移0.009%/°C
大偏移漂移0.005%/°C
共模抑制比
直流70 dB
50赫兹70分贝
共模范围±12 V
通道间串扰-70 dB
非线性<0.05%
通道和母线之间的绝缘电压500 VDC，1分钟
电学性质
电气隔离通道与母线隔离
通道未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI4632
描述:
4个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了4个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
简短描述
I/O模块4模拟输入±10 V或0至20 mA
一般信息
B&R ID代码0x1BA1
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.5 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压±15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
现在的
负载
电压
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
电压。±30伏
电流。±50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
误差
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
增益漂移
电压0.01%/°C
电流0.01%/°C
偏移漂移
电压0.001%/°C
电流0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
