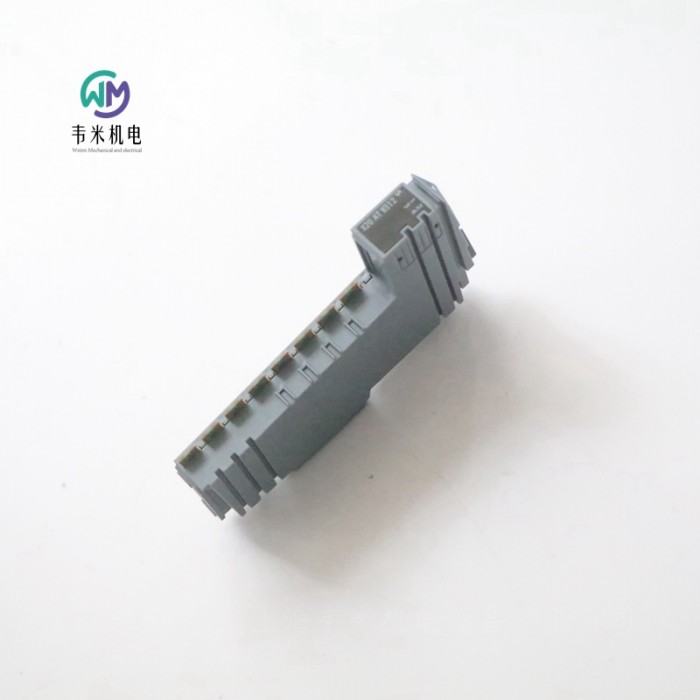

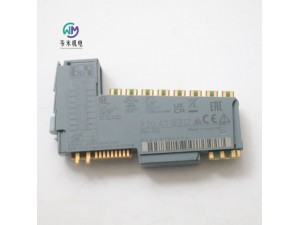

贝加莱温度测量模块X20ATB312

发布日期：2026-01-13 10:04
有效期至：长期有效
机械工业区域：上海
浏览次数：1

详细说明

贝加莱温度测量模块X20ATB312，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R温度测量模块X20ATB312
物料号:
X20ATB312
描述:
4个电阻温度测量输入
PT100传感器
直接电阻测量也是如此
4线测量
可以配置过滤时间
工作时间：测量时刻
该模块配备了4个输入，用于PT100 4线电阻温度测量。
简短说明
用于Pt100电阻温度测量的I/O模块4个输入
一般信息
B&R ID代码0xE0EF
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
电力消耗
0.01 W总线
内部I/O 0.5 W（版本≥D0），0.6 W（版本<D0）
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
电阻测量温度输入
4线连接的恒流电源输入电阻测量
数字转换器分辨率24位
滤波器时间可在1至200毫秒之间配置
转换时间
1个信道20ms，带50Hz滤波器
2个通道，每个通道40毫秒，带50赫兹滤波器
Sigma-delta转换程序
电阻测量输出格式DINT或UDINT
温度测量范围-200至850°C
电阻测量范围0.5至390Ω
温度传感器分辨率1 LSB=0.01°C
电阻测量分辨率0.001Ω
输入滤波器一阶低通滤波器/截止频率1050 Hz
传感器标准EN 60751
通道和母线之间的绝缘电压500Veff
线性化方法内部
测量电流1mA
温度传感器正常化-200.0至850.0°C
参考1568Ω±0.1%
允许的输入信号短期大28.8 V
25°C时的大误差
增益±0.0059%
偏移±0.0015%
大增益漂移±0.00065%/°C
大偏移漂移±0.000025%/°C
非线性<0.001%
电阻测量的标准化值范围为19至390Ω
温度测量监测
范围下冲0x80000001
范围超调0x7FFFFFFF
开路0x7FFFFFFF
一般故障0x80000000
打开输入0x7FFFFFFF
电阻测量监测
范围下冲0x80000001
范围超调0xFFFFFFFF
断路0xFFFFFFFF
一般故障0x80000000
电气性能
电气隔离通道与母线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
