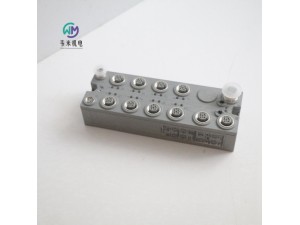

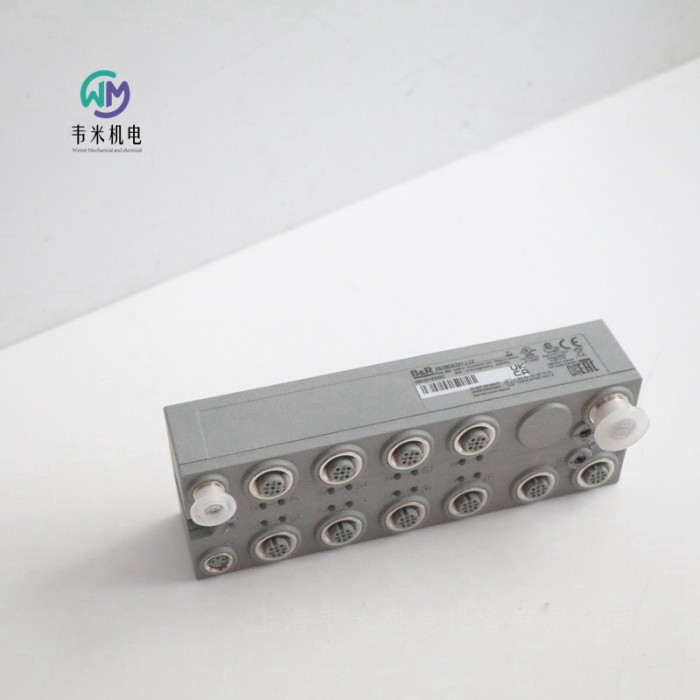

贝加莱总线控制器模块X67BC6321.L12

发布日期：2026-01-13 10:04
有效期至：长期有效
机械工业区域：上海
浏览次数：1

详细说明

贝加莱总线控制器模块X67BC6321.L12，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R总线控制器模块X67BC6321.L12
物料号:
X67BC6321.L12
描述:
现场总线：PROFIBUS DP
用于现场总线连接的集成Y型连接器
16个数字通道，可配置为输入或输出
M12连接
通过现场总线进行简单的I/O配置
通过X2X链路集成连接到本地扩展，可额外连接63个模块
可配置的I/O周期（0.2至1毫秒）
PROFIBUS DP基于RS485接口的物理原理。数据传输使用混合总线访问程序进行控制：活动站通过令牌传递程序接收通信权限，然后可以根据主从原则访问网络上的所有站。可以配置令牌的大流通时间，从而产生定义的循环时间。
访问代表了用户用于循环和非循环数据传输的各种服务。
该总线控制器可以将X2X-link I/O节点连接到PROFIBUS DP。它支持PROFIBUS DP及其所有选项和其他附加属性。除了PROFIBUS标准中提供的设备、模块和通道诊断外，还可以切换到S7格式的插槽诊断选项。
X67或基于X2X-link的其他模块可以连接到总线控制器。PROFIBUS DP对模块化系统的配置提供了佳支持。
对于多功能模块，在总线控制器自动配置的情况下，总线控制器仅支持默认功能模型。
简短说明
总线控制器PROFIBUS DP V0
一般信息
输入/输出16个数字通道，可使用软件配置为输入或输出，输入具有附加功能
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码
总线控制器0x1AEC
内部输入/输出模块0x1A1D
传感器/执行器电源0.5 A总电流
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
现场总线M12，B编码
X2X链路M12，B编码
输入/输出8x M12，A编码
输入/输出电源M8，4针
输入/输出模块的电源输出15 W X2X链路电源
电力消耗
现场总线3.25 W
内部I/O 2.04 W
X2X-link电源在连接的I/O模块的大功率输出下为23.63 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
接口
现场总线PROFIBUS DP V0
模块中集成的Y型连接器的变体2x M12接口
大距离1200米
大传输速率。12 Mbit/s
默认传输速率自动传输速率检测
小循环时间
现场总线无限制
X2X链路400μs
总线系统之间可能同步否
PROFIBUS DP ID 0xBC61
端接电阻器可选择拧到集成Y型连接器上
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器/执行器电源大值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
大0.5A短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4毫安
输入电路接收器
输入过滤器
硬件≤10μs（通道1至4）/≤70µs（通道5至16）
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。6 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高压>15VDC
事件计数器
数量2
信号形式方波脉冲
评估每个负边，循环计数器
大输入频率。50千赫
计数器1输入1
计数器2输入3
计数器频率大值。50千赫
计数器大小16位
闸门时间测量
数量1
信号形式方波脉冲
评估正边缘-负边缘
计数器频率
内部48 MHz、3 MHz、187.5 kHz
计数器大小16位
脉冲之间的暂停时间≥100µs
脉冲长度≥20µs
支持的输入输入2或输入4
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流0.5A
总标称电流8A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为0.5A时，残余电压<0.3V
峰值短路电流<12A
切换延迟
0→1<400µs
1→0<400µs
开关频率
大电阻负载。100赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压50 VDC
电气性能
电气隔离
通道与PROFIBUS和总线隔离
PROFIBUS未与总线隔离，通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度155毫米
深度42毫米
重量375克
连接扭矩
大M8。0.4牛米
M12大值。0.6牛米

贝加莱X67系统
贝加莱总线控制器模块
X67BC4321.L08-10
X67BC4321.L12-10
X67BC4321-1
X67BC4321-10
X67BC5321
X67BC6321
X67BC6321.L08
X67BC6321.L12
X67BC7321-1
X67BC81RT.L12
X67BC8321.L12
X67BC8321-1
X67BC8331
X67BC8513.L12
X67BC8780.L12
X67BCD321.L12
X67BCD321.L12-1
X67BCE321.L12
X67BCG321.L12
X67BCJ321
X67BCJ321.L12
X67HB8880.L12
贝加莱系统供电模块
X67PS1300
贝加莱数字量输入模块
X67DI1371
X67DI1371.L08
X67DI1371.L12
X67DI1372
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67UM1352
贝加莱数字量输出模块
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67DO1332
X67DO9332.L12
X67DV1311.L08
X67DV1311.L12
X67MM2436
X67SM2436
X67SM4320
X67UM1352
贝加莱数字量混合模块
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67UM1352
贝加莱阀岛控制
X67DV1311.L08
X67DV1311.L12
贝加莱模拟量输入模块
X67AI1223
X67AI1233
X67AI1323
X67AI1333
X67AI2744
X67AI4850
X67AM1223
X67AM1323
X67UM1352
贝加莱模拟量输出模块
X67AM1223
X67AM1323
X67AO1223
X67AO1323
贝加莱模拟量混合模块
X67AM1223
X67AM1323
贝加莱温度模块
X67AT1311
X67AT1322
X67AT1402
贝加莱电机模块
X67MM2436
X67SM2436
X67SM4320
贝加莱其它功能
X67DS438A 链路模块
X67UM1352
贝加莱计数模块
X67DC1198
X67DC2322
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM9321
X67DM9321.L12
贝加莱多功能
X67DC1198
X67DC2322
贝加莱通信模块
X67IF1121-1
贝加莱reACTION技术模块
X67BC81RT.L12 韦米机电
