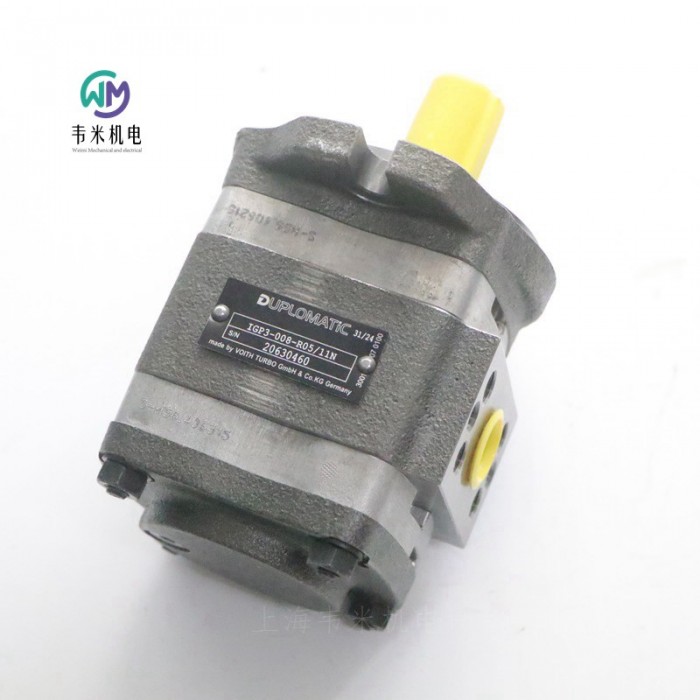

DUPLOMATIC齿轮泵IGP3-008-R05/11N

DUPLOMATIC齿轮泵IGP3-008-R05/11N，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC内啮合齿轮泵IGP
-IGP内啮合齿轮泵分为五种规格，每种规格包含一系列不同的排量。
-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。
-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。
-IGP泵也可以多联泵形式供应，通过组合实现多种流量。
技术参数
IGP泵规格： 3；4；5；6；7
排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋转方向：顺时针或者逆时针(从轴端观察)
液压连接：法兰接头SAE J518 c
安装形式：法兰 SAE J744 c
重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
环境温度范围：-10/+60℃
油液温度范围：-10/+80℃
推荐油液粘度：25-100cSt
液压油类型
使用带防沫剂和抗氧化剂的矿物基液压油。
液压油粘度：
液压油工作粘度必须在以下范围内：
小粘度 10 cSt 油液高工作温度80 °C下
佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下
大粘度 2000 cSt 于泵启动阶段
选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。
意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：
IGP3-003/R01/10
IGP3-003-R05/11N
IGP3-006-R01/10
IGP3-006-R05/11N
IGP3-008-R01/10
IGP3-008-R05/11N
IGP4-013/R01/10
IGP4-013-R05/11N
IGP4-016-R05/11N
IGP4-032/R05/11N
IGP5-040-R01/10
IGP5-050-R05/11N
IGP6-080-R01/10
IGP7-160-R15/11N
IGP66-064/064-R05/11N
IGP43-025/003-R05/11N

意大利迪普马DUPLOMATIC比例方向阀
DSE3B
比例方向阀
序列号 10
板式安装
ISO 4401-03 (CETOP 03)
工作压力 350 bar
流量 40 l/min
工作原理
— 直动式比例方向阀DSE3B，油口符合ISO 4401-03(CETOP RP 121H)标准。
— 该阀可用于液压执行机构的方向和速度控制。
— 该阀开度和流量调节，与电磁铁电流输入成比例。
— 该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）
工作压力：
油口 P - A - B  350bar
油口 T  160bar
公称流量（P-T压差ΔP=10bar)  8l/min - 16l/min - 26l/min
滞环 (PWM 200 Hz)  < 6% % Q max
重复精度  < ± 2% % Q max
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 - 400cSt
油液允许的最高污染度 根据ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量：
单电磁铁阀  1.6kg
双电磁铁阀  2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至最小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应
(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。
安装
在不影响正确操作的条件下，DSE3B阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的最小值，则阀和安装面之间很容易发生油液泄露。
手动应急操作
标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。
手动应急操作有两种不同的形式可供选择：
- CM型，带手动应急保护罩。
- CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。
电气控制单元
DSE3B-..SA（SB）
EDC-112 24VDC电磁铁  插头式
EDC-142 12VDC电磁铁  插头式
EDM-M112 24VDC电磁铁 导轨式DIN EN 50022
EDM-M142 12VDC电磁铁  导轨式DIN EN 50022
DSE3B-A;DSE3B-C
EDM-M212 24VDC电磁铁 导轨式DIN EN 50022
EDM-M242 12VDC电磁铁  导轨式DIN EN 50022
意大利迪普马DUPLOMATIC比例方向阀订货号和型号：
DSE3B-A26/10N-D24K1
DSE3B-C26/10N-D24K1
DSE3B-C08/10N-D24K1


迪普马DUPLOMATIC比例换向阀DSE5系列
序列号 10
板式安装
ISO 4401-05 (CETOP 05)
大工作压力 320 bar
大流量 90 l/min
工作原理
直动式比例方向阀DSE5，油口符合ISO 4401(CETOP RP121H)标准。
该阀可用于液压执行机构的方向和速度控制。
该阀开度和流量调节，与电磁铁电流输入成比例。
该阀可以通过电流控制供给单元直接控制，或者和外部电
气控制卡一起进行组合控制，从而充分发挥阀的性能。
DSE5阀可以提供带底板外泄口Y的特殊形式。
技术参数
(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：320bar
公称流量（P-T压差ΔP=10bar)  30-60l/min
滞环 (PWM 100 Hz)  < 6%
重复精度  < ±1,5%
环境温度范围  -20 / +60℃
油液温度范围  -20 / +80℃
油液粘度范围  10 ÷ 400cSt
油液允许的高污染度  根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量
单电磁铁阀  4.4kg
双电磁铁阀  5.9kg
特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流 (D24型，大电流1600mA)，通过各相应阀芯机能测得。
Δp的参考值由阀的P口和T口测得。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
额定电压  24VDC
阻抗 (20°C时)  8.65
大电流  1.6A
负载率  100%
电磁兼容性(EMC)  根据2004/108/CE
防护等级：
绝缘等级 (CEI EN 60529)  IP65
线圈绝缘 (VDE 0580)  H级
浸透  F级
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是阀芯机能 C60在P-T压差∆p = 20bar条件下测得。
阶跃响应参考信号  100%-0
阶跃响应时间 [ms]  40
安装
在不影响正确操作的条件下，DSE5阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC比例阀订货型号：
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1
