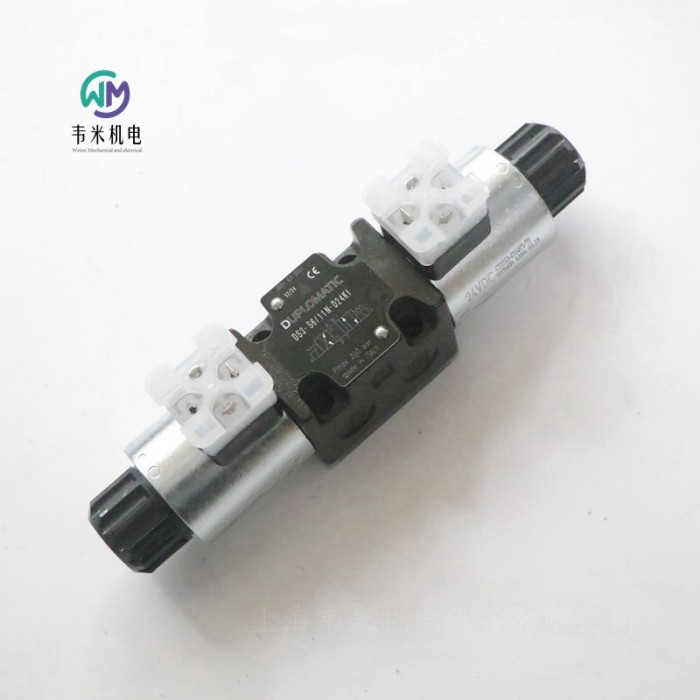

DUPLOMATIC电磁阀DS3-S6/11N-D24K1。上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-23TA/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TA23/11N-SD24K1
DS3-TA23/11N-D24K1/F/CM
DS3-TA/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-D24K1/CM
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TA02/11N-D220K1
DS3-TB/11N-D24K1
DS3-TB/11N-D220K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D00
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-RSA4/11N-A230K1
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/10N-A230K1
DS3-S2/11N-A230K1
DS3-S2/11N-D24WK1/CH/W7
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-SD24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-SD24K1
DS3-S4/11N-D24K1/CM
DS3-S4/11N-A110K1
DS3-S4/10N-A230K1
DS3-S4/11N-A230K1
DS3-S6/11N-D24K1
DS3-S9/11N-D24K1
DS3-S9/11N-D24K1/F/CM
DS3-S10/11N-D24K1
DS3-S10/11N-A230K1
DS3-SA1/11N-A24K1
DS3-SA12/11N-D24K1
DS3-SA23/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D00
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
C22S3-A230K1/11
C22S3-D24K1/11
C22S3-D220K1/12
C22S3-SD24K1/12
迪普马DUPLOMATIC高响应比例阀DXRE*J*系列
方向控制阀
高响应操作
带OBE和反馈的阀门
底板安装
DXRE5RJ*ISO 4401-05
DXRE7J*ISO 4401-07
DXRE8J*ISO 4401-08
DXRE9J*ISO 4401-08超大端口
DXRE10J*ISO 4401-10
DXRE11J*ISO 4401-10超大端口
DXRE*J*是由伺服比例阀操作的方向控制阀，其安装表面符合ISO 4401标准。主阀芯位置由闭环线性传感器LVDT控制，确保高精度和可重复性。
该阀门采用基于SMD技术的集成电子技术，确保了标准规定并简化了电气接线。除了可能的零点电子设置外，该阀门不需要任何调整。
有两种类型的集成电子设备可供选择：用于模拟信号或现场总线接口。
这些阀门适用于闭环位置、速度和压力控制系统中的应用。在没有电源或启用输入的情况下，主级滑阀由定心弹簧推动并保持在故障安全位置。
性能（在50°C和p=140巴下，用粘度为36 cSt的矿物油获得）
大工作压力：
P-A-B端口
DXRE5RJ* /DXRE7J* /DXRE8J* /DXRE10J* 350bar
DXRE9J* 300bar
DXRE11J* 320bar
T-X-Y端口
DXRE5RJ*/DXRE7J* /DXRE8J* /DXRE10J* /DXRE9J* /DXRE11J* 250bar
Δp 10 bar p-T控制流量：
DXRE5RJ* 100l/min
DXRE7J* 220l/min
DXRE8J* 400l/min
DXRE10J* 480l/min
DXRE9J* 800l/min
DXRE11J* 1000l/min
滞后% Q max <0.2%
重复性% Q max ±0.1%
环境温度范围 -20/+60°C
流体温度范围 -20/+80°C
流体粘度范围 10÷400cSt
流体污染程度根据ISO 4406:1999 18/16/13级（16/14/11使用寿命更长）
推荐粘度 25cSt
重量：
DXRE5RJ* 7.4kg
DXRE7J* 8.9kg
DXRE8J* 15.2kg
DXRE10J* 15kg
DXRE9J* 41.6kg
DXRE11J* 39.5kg
电子通用数据
占空比100%（连续运行）
防护等级符合EN 60529（注）IP65/IP67
电源电压V DC 24（从19到30 VDC），纹波大3 Vpp
功耗VA 35
大电磁阀电流A 2.6
保险丝保护，外部A（快速），大电流4A
管理故障过载和电子设备过热、LVDT传感器错误、电缆
击穿、电源电压故障
电磁兼容性（EMC）
排放标准EN 61000-6-4，抗干扰标准EN 61000-6-2，符合2014/30/EU标准
注意：只有正确安装和拧紧具有同等IP等级的配合连接器，才能保证IP等级。此外，在JH版本上，有必要用盖子保护任何未使用的连接。
DXRE*J-标准电子设备
电气特性
指令信号：
电压（E0）V DC ±10（阻抗Ri>11 kOhm）
电流（E1）mA 4÷20（阻抗Ri=58 Ohm）
检测信号（主阀芯位置）：
电压（E0）V DC ±10（阻抗Ro>1 kOhm）
电流（E1）mA 4÷20（阻抗Ro=500 Ohm）
诊断LIN总线接口通信（通过可选套件）
连接6针+PE（MIL-C-5015-G-DIN EN 175201-804）
带电压指令的版本（E0）
参考信号必须在-10V和+10V之间。
当前命令版本（E1）
参考信号以4÷20mA的电流提供。如果命令电流低于4mA，则卡显示故障电缆错误。重置错误就足以恢复信号。
意大利迪普马DUPLOMATIC高响应比例阀订货号和型号：
DXRE7J-120-A/31V-EE/E1K11A
DXRE8J-C250/31N-EI-E0K11B/W7
DXRE8J-Z400/31N-II/E1K11A
DUPLOMATIC电磁阀DS3-S6/11N-D24K1
